MLCC是什麼？
一顆比米粒還小的陶瓷，為什麼可以卡住整座AI機櫃

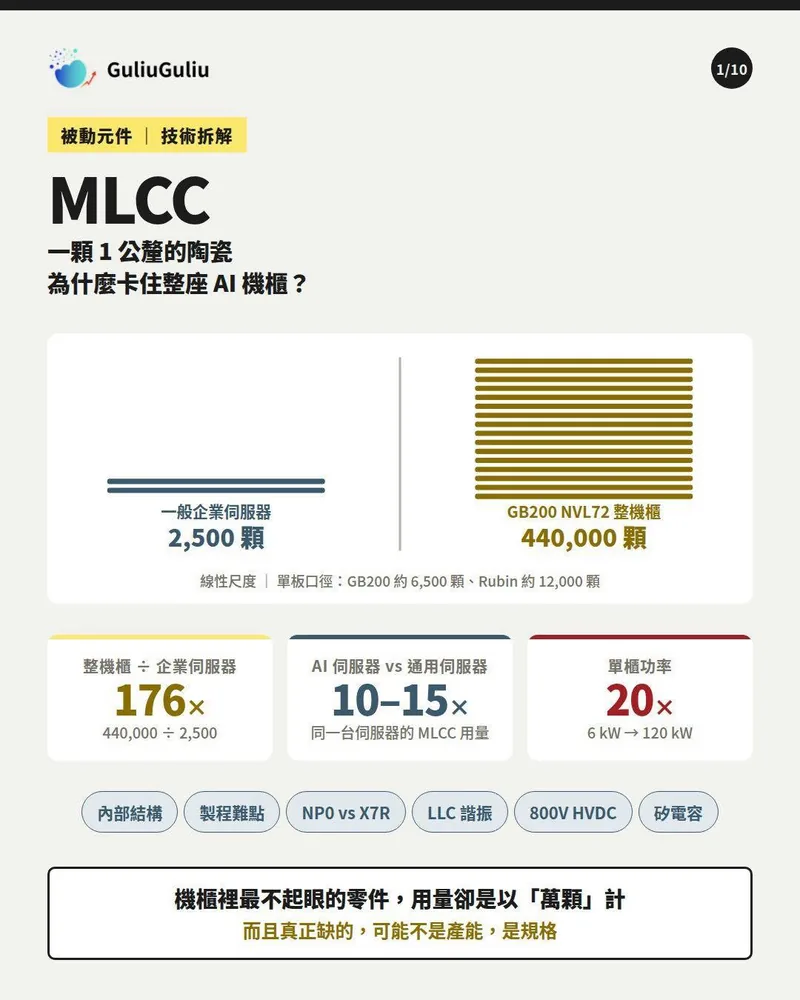

圖中文字
MLCC：一顆 1 公釐的陶瓷，為什麼卡住整座 AI 機櫃？
- 一般企業伺服器 2,500 顆 vs GB200 NVL72 整機櫃 440,000 顆（線性尺度｜單板口徑：GB200 約 6,500 顆、Rubin 約 12,000 顆）
- 整機櫃 ÷ 企業伺服器：176×（440,000 ÷ 2,500）
- AI 伺服器 vs 通用伺服器：10–15×（同一台伺服器的 MLCC 用量）
- 單櫃功率：20×（6 kW → 120 kW）
機櫃裡最不起眼的零件，用量卻是以「萬顆」計；而且真正缺的，可能不是產能，是規格
先搞懂主動 vs 被動元件
差別在於：能不能對訊號放大或產生能量
- 主動元件（二極體、電晶體、IC）需要外部電源，可以放大或修改訊號，負責處理、切換、控制電源
- 被動元件則是完全不需要電源，也沒辦法放大訊號，它只負責儲存、過濾、調節
被動元件雖然不製造能量，但能決定了這股能量乾不乾淨

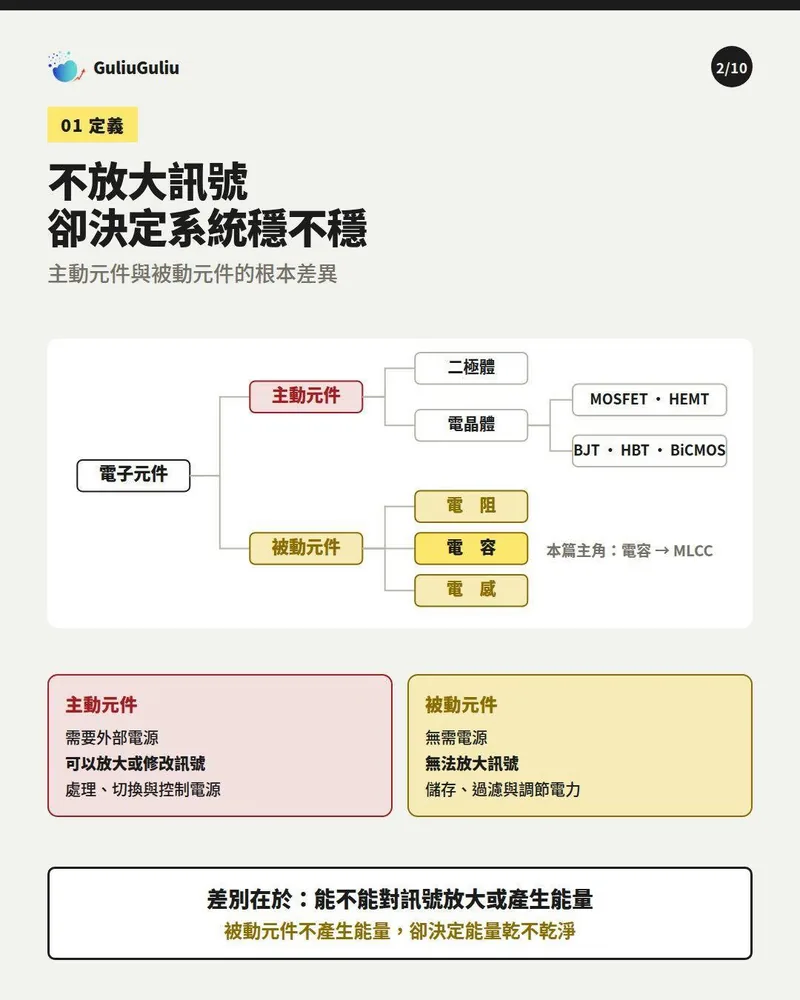

圖中文字
01 定義：不放大訊號，卻決定系統穩不穩
主動元件與被動元件的根本差異：
- 電子元件
- 主動元件
- 二極體
- 電晶體：MOSFET・HEMT；BJT・HBT・BiCMOS
- 被動元件
- 電阻
- 電容（本篇主角：電容 → MLCC）
- 電感
- 主動元件
| 項目 | 主動元件 | 被動元件 |
|---|---|---|
| 電源 | 需要外部電源 | 無需電源 |
| 訊號 | 可以放大或修改訊號 | 無法放大訊號 |
| 功能 | 處理、切換與控制電源 | 儲存、過濾與調節電力 |
差別在於：能不能對訊號放大或產生能量；被動元件不產生能量，卻決定能量乾不乾淨
三個核心元件，三種管電流的方法
- 電阻擋：V = R·I，想像成路上的減速丘
- 電容存：C = ε·A/d，想像成社區水塔
- 電感拖：V = L·dI/dt，想像成穩住水流的水管
AI伺服器把這三件事的難度同時往上拉滿

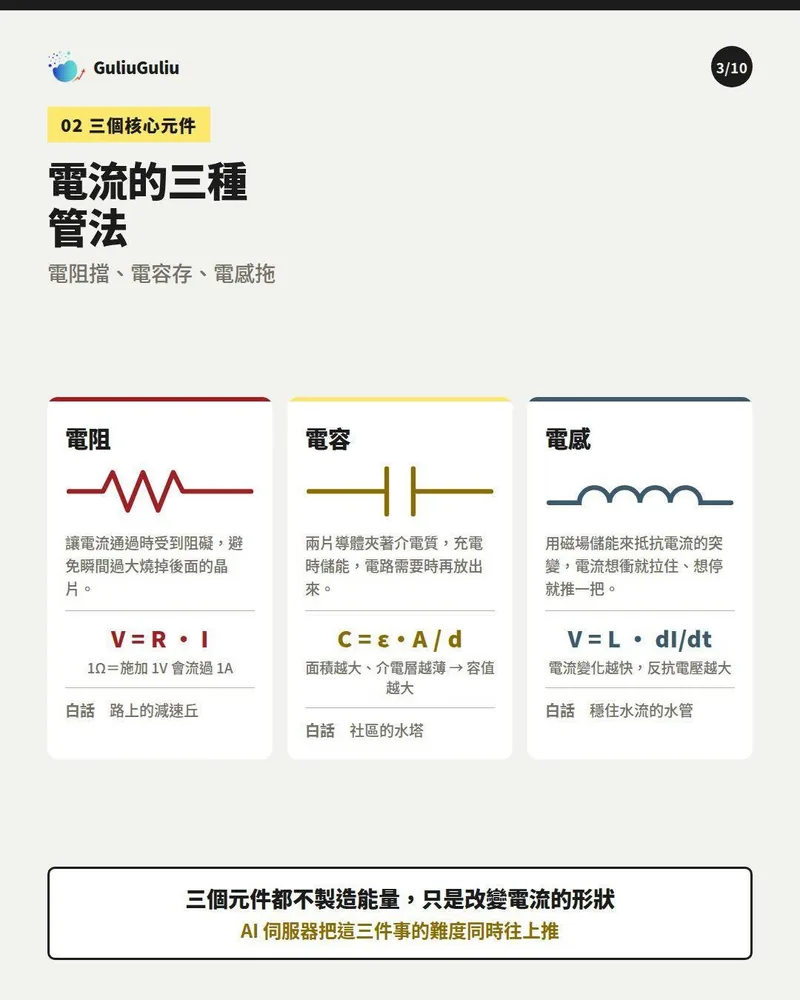

圖中文字
02 三個核心元件：電流的三種管法
電阻擋、電容存、電感拖
| 元件 | 說明 | 公式 | 公式說明 | 白話 |
|---|---|---|---|---|
| 電阻 | 讓電流通過時受到阻礙，避免瞬間過大燒掉後面的晶片。 | V = R・I | 1Ω＝施加 1V 會流過 1A | 路上的減速丘 |
| 電容 | 兩片導體夾著介電質，充電時儲能，電路需要時再放出來。 | C = ε・A / d | 面積越大、介電層越薄 → 容值越大 | 社區的水塔 |
| 電感 | 用磁場儲能來抵抗電流的突變，電流想衝就拉住、想停就推一把。 | V = L・dI/dt | 電流變化越快，反抗電壓越大 | 穩住水流的水管 |
三個元件都不製造能量，只是改變電流的形狀；AI 伺服器把這三件事的難度同時往上推
MLCC的容值是「疊」出來的
把內電極一層一層交錯堆疊，每一層都是一顆迷你電容，並聯起來加總
在AI競賽中的比賽規則：同樣尺寸、同樣額定電壓，誰的容值能做得更大
想做出更大容值，就要疊更多層、每層還要更薄
於是就卡在三個難點
- 粉體：薄片越薄，粒徑要越均一、分散度要越高
- 印刷：印歪印糊，相鄰電極面積就跟設計值差很多
- 溫度：燒太低結不起來，燒太高金屬又會氧化，所以內電極才從鈀轉向鎳
說到底，材料的粒徑，就是這顆電容的天花板

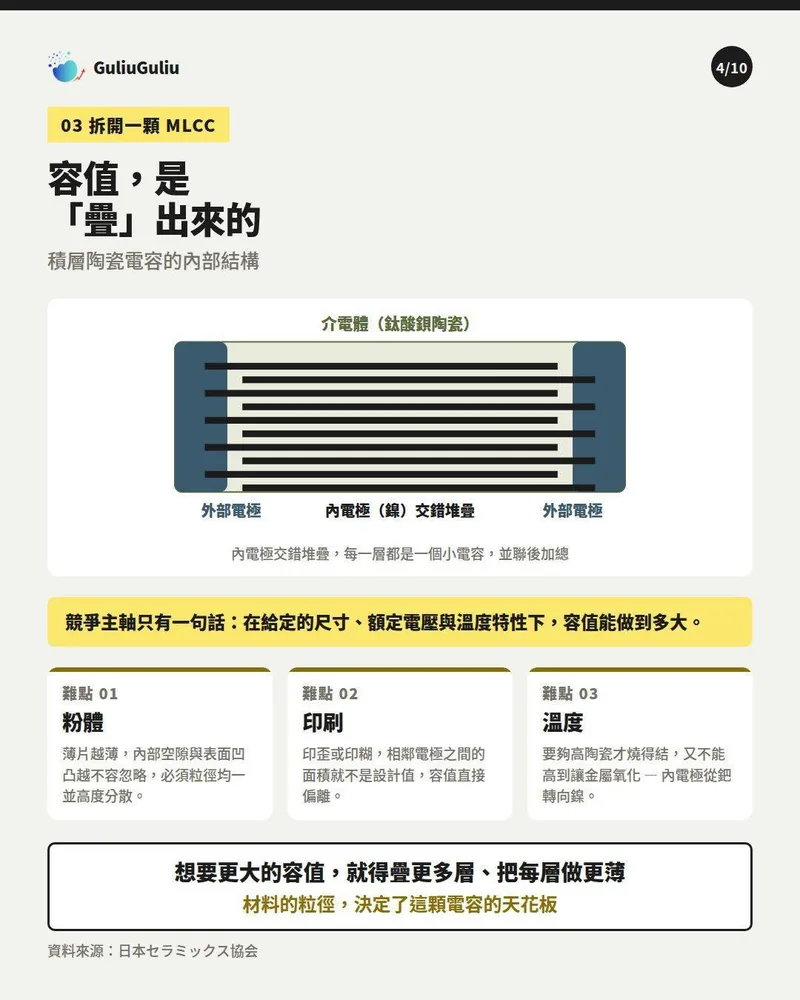

圖中文字
03 拆開一顆 MLCC：容值，是「疊」出來的
積層陶瓷電容的內部結構：介電體（鈦酸鋇陶瓷）之中，內電極（鎳）交錯堆疊，兩端為外部電極。內電極交錯堆疊，每一層都是一個小電容，並聯後加總。
競爭主軸只有一句話：在給定的尺寸、額定電壓與溫度特性下，容值能做到多大。
- 難點 01 粉體：薄片越薄，內部空隙與表面凹凸越不容忽略，必須粒徑均一並高度分散。
- 難點 02 印刷：印歪或印糊，相鄰電極之間的面積就不是設計值，容值直接偏離。
- 難點 03 溫度：要夠高陶瓷才燒得結，又不能高到讓金屬氧化 ─ 內電極從鈀轉向鎳。
想要更大的容值，就得疊更多層、把每層做更薄；材料的粒徑，決定了這顆電容的天花板
（資料來源：日本セラミックス協会）
同樣叫MLCC，穩定度差超多
- Class 1（NP0）：溫度係數極低、線性、無壓電效應、損耗極低
用在諧振、振盪、精密濾波這種「要準」的地方 - Class 2（X7R、X5R、Y5V）：體積小、容量大
但容值會隨溫度、直流偏壓明顯亂跑
用在去耦、平滑濾波、能量儲存
簡單說：Class 2負責量大 ；NP0負責準，一旦加上直流偏壓，容值就開始掉分，所以真的要「準」的位置，只能請NP0出場

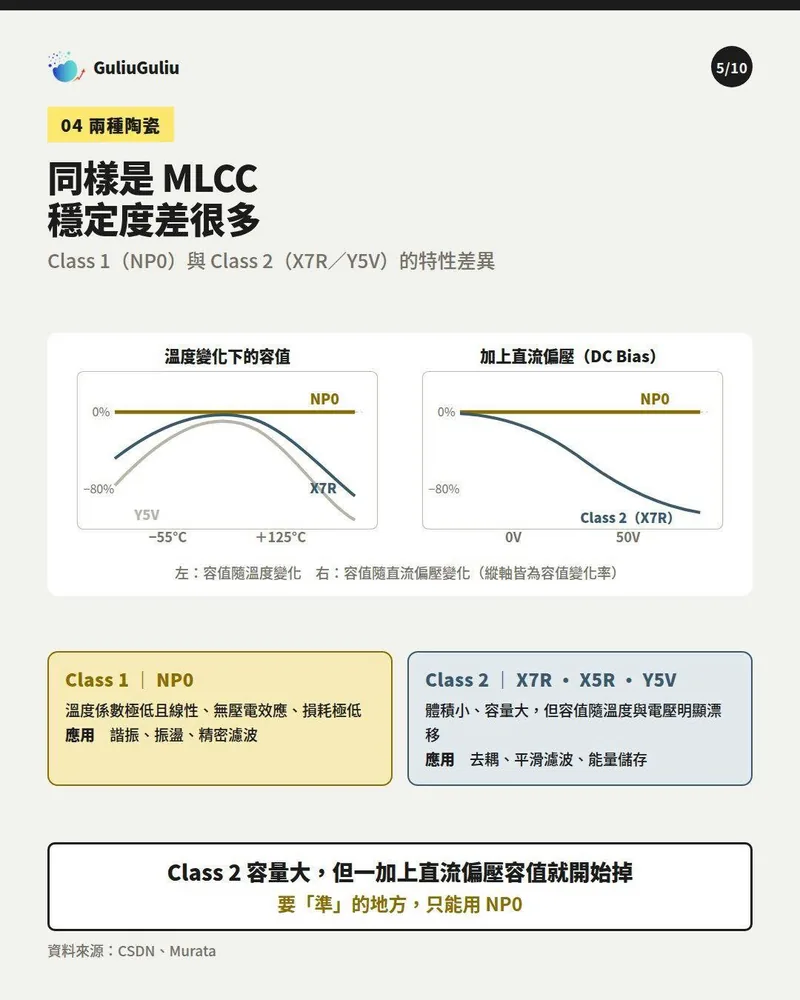

圖中文字
04 兩種陶瓷：同樣是 MLCC，穩定度差很多
Class 1（NP0）與 Class 2（X7R／Y5V）的特性差異：
- 溫度變化下的容值（橫軸 −55°C 至 +125°C）：NP0 維持在 0% 的水平線；X7R、Y5V 的容值隨溫度往下彎，Y5V 掉得更多（縱軸標到 −80%）。
- 加上直流偏壓（DC Bias，橫軸 0V 至 50V）：NP0 維持 0%；Class 2（X7R）隨偏壓升高一路往下，接近 −80%。
| 類別 | 特性 | 應用 |
|---|---|---|
| Class 1｜NP0 | 溫度係數極低且線性、無壓電效應、損耗極低 | 諧振、振盪、精密濾波 |
| Class 2｜X7R・X5R・Y5V | 體積小、容量大，但容值隨溫度與電壓明顯漂移 | 去耦、平滑濾波、能量儲存 |
Class 2 容量大，但一加上直流偏壓容值就開始掉；要「準」的地方，只能用 NP0
（資料來源：CSDN、Murata）
NP0躲在哪？
諧振槽裡容值不能漂，電流路徑是這樣走的：
480V AC→整流→PFC→MOSFET→LLC（NP0在這）→變壓→48V DC
LLC電路可以想成一個緩衝器
把MOSFET切出來方方正正的生硬方波，揉成平滑的正弦波，減少切換損耗
Lr跟Cr組成諧振槽
公式是f₀ = 1 / 2π√(L·C)
容值只要一漂，諧振點就跟著跑掉
切換損耗上升，整台電源效率跟著掉分
這格位置Class 2真的撐不住，只能放NP0

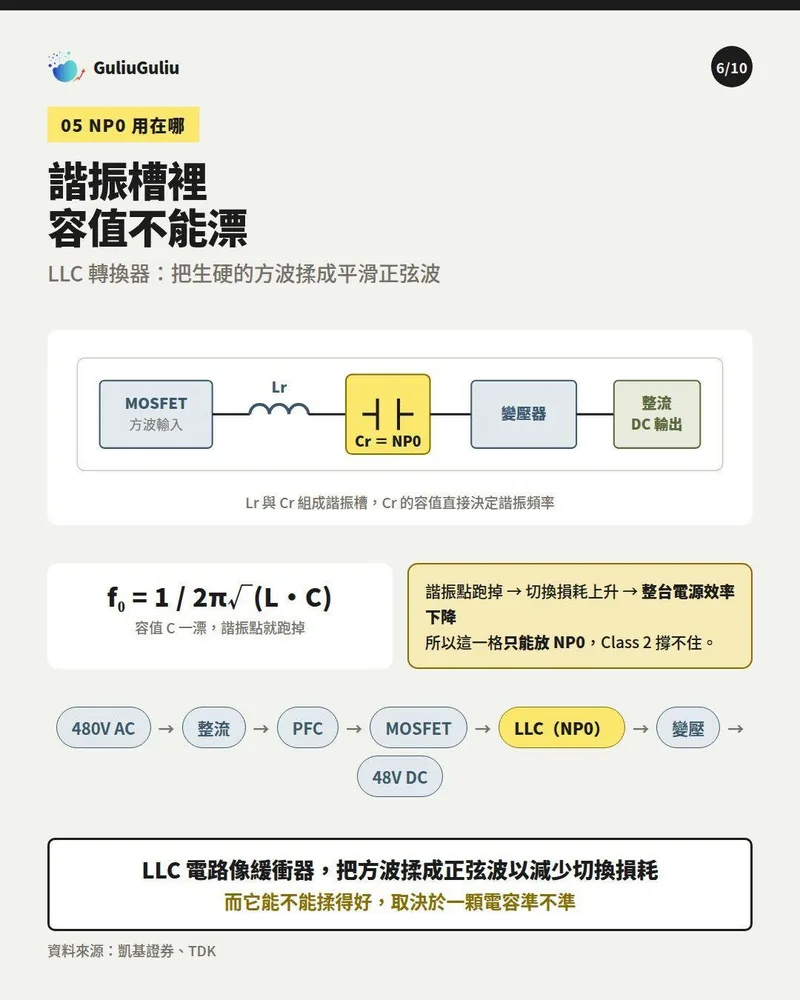

圖中文字
05 NP0 用在哪：諧振槽裡容值不能漂
LLC 轉換器：把生硬的方波揉成平滑正弦波
- 電路方塊：MOSFET（方波輸入）→ Lr → Cr = NP0 → 變壓器 → 整流 DC 輸出；Lr 與 Cr 組成諧振槽，Cr 的容值直接決定諧振頻率
- f₀ = 1 / 2π√(L・C)：容值 C 一漂，諧振點就跑掉
- 諧振點跑掉 → 切換損耗上升 → 整台電源效率下降，所以這一格只能放 NP0，Class 2 撐不住。
- 供電路徑：480V AC → 整流 → PFC → MOSFET → LLC（NP0）→ 變壓 → 48V DC
LLC 電路像緩衝器，把方波揉成正弦波以減少切換損耗；而它能不能揉得好，取決於一顆電容準不準
（資料來源：凱基證券、TDK）
補充
- 480V AC：輸入端的交流電，電流方向會不斷來回切換，像家裡插座那種電。資料中心現在流行的800V HVDC架構，前面還是會先有一段480V AC市電進來
- PFC（Power Factor Correction，功率因數校正）
中文叫功率因數校正
簡單說就是讓電流波形去乖乖貼合電壓波形，減少無效的能量浪費
想像你點餐點了100元的東西，但因為浪費食材，餐廳實際成本可能要120元
PFC就是想辦法把這個浪費壓到最低，讓「有效電力」跟「總耗電」的比值越接近1越好
這對機房電費跟供電效率影響很大，越大型的AI伺服器電源，PFC越重要 - MOSFET（金屬氧化物半導體場效電晶體）
這是負責高速開關切換的主動元件
你可以把它想成一個超快速的電燈開關
不是慢慢地開跟關，而是一秒鐘切換幾十萬次甚至更快
透過快速的開關動作，把直流電「切」成高頻的方波，才有辦法進到後面的變壓階段 - LLC（LLC諧振轉換電路）
LLC是三個元件的縮寫組合：兩個電感（L、L）加一個電容（C）
它的工作是把MOSFET切出來方方正正、很生硬的方波，揉成平滑的正弦波
為什麼要揉平滑？因為方波切換時損耗很大，正弦波可以讓MOSFET在電壓或電流接近0的時候才切換（叫做ZVS/ZCS），大幅降低切換損耗，效率才拉得上去 - NP0在這裡的角色
LLC電路裡的那顆電容（Cr）就是關鍵
Cr的容值必須非常準、不能因為溫度或電壓亂跑
一漂移，諧振點就跟著跑掉，切換損耗上升，整台電源效率往下掉 - 48V DC
最終輸出的直流電壓
這是目前伺服器機櫃內部常見的供電標準，後面還會再經過多階降壓（如VRM），才會變成CPU/GPU真正吃的那種1V左右的核心電壓
800V HVDC來了以後，NP0從1顆變3顆
現行單相輸入的LLC由4個開關組成，就像一隻手規律地推鞦韆，一顆NP0就夠用
但三相架構開關增加到6個
三路大電力要在高速切換下同步又不失真，每一路都得配一顆精密NP0來平衡
BBU的輸入輸出也升到800V
為了縮小體積也可能導入LLC
用量就這樣一路往上疊上去
這類規格是客戶指定、認證週期又長
價格邏輯跟一般標準型MLCC完全不是同一個世界

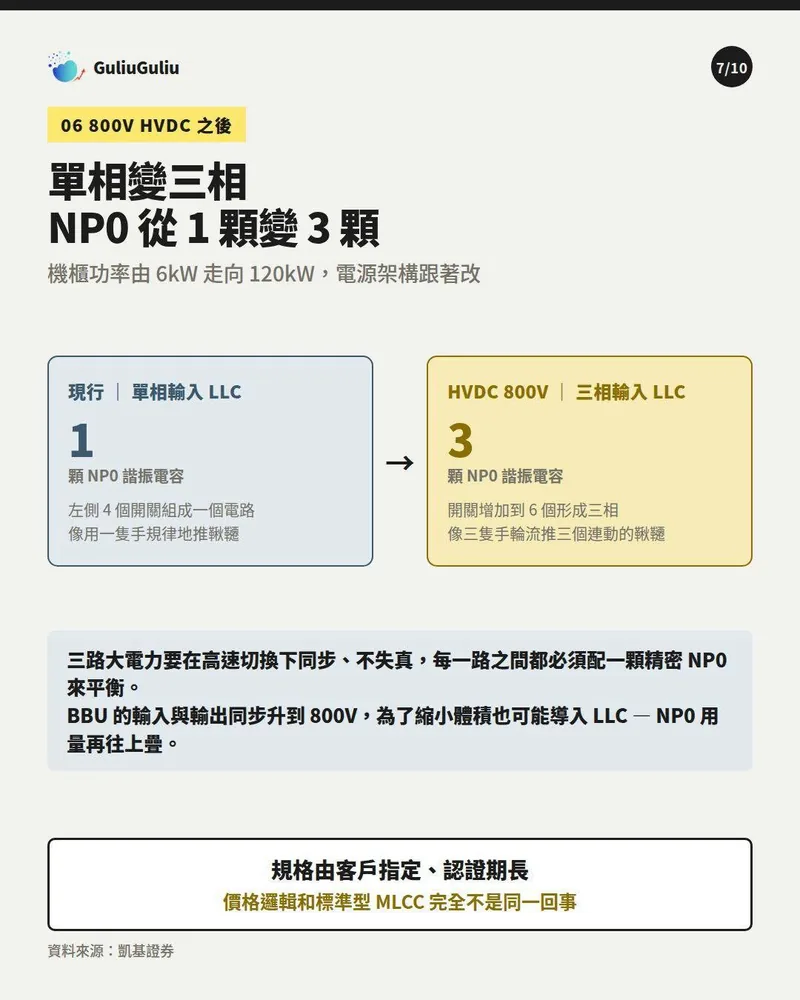

圖中文字
06 800V HVDC 之後：單相變三相，NP0 從 1 顆變 3 顆
機櫃功率由 6kW 走向 120kW，電源架構跟著改
| 架構 | NP0 諧振電容 | 說明 |
|---|---|---|
| 現行｜單相輸入 LLC | 1 顆 | 左側 4 個開關組成一個電路，像用一隻手規律地推鞦韆 |
| HVDC 800V｜三相輸入 LLC | 3 顆 | 開關增加到 6 個形成三相，像三隻手輪流推三個連動的鞦韆 |
三路大電力要在高速切換下同步、不失真，每一路之間都必須配一顆精密 NP0 來平衡。BBU 的輸入與輸出同步升到 800V，為了縮小體積也可能導入 LLC ─ NP0 用量再往上疊。
規格由客戶指定、認證期長；價格邏輯和標準型 MLCC 完全不是同一回事
（資料來源：凱基證券）
新解法：離晶片越近，迴路要越短
矽電容（Si-Cap）用矽基板加薄膜介質，走半導體製程
可以放在Top-side、Land-side，甚至直接Embedded進封裝基板裡
電容離die越近，供電走線就越短
寄生電感（ESL）越小，越能瞬間穩壓、吃掉高頻雜訊
MLCC成本低、供應成熟、尺寸選擇多，還是板端跟系統級的主力
Si-Cap則負責近晶片端的power integrity補充
兩者是互補關係，不是誰取代誰的故事

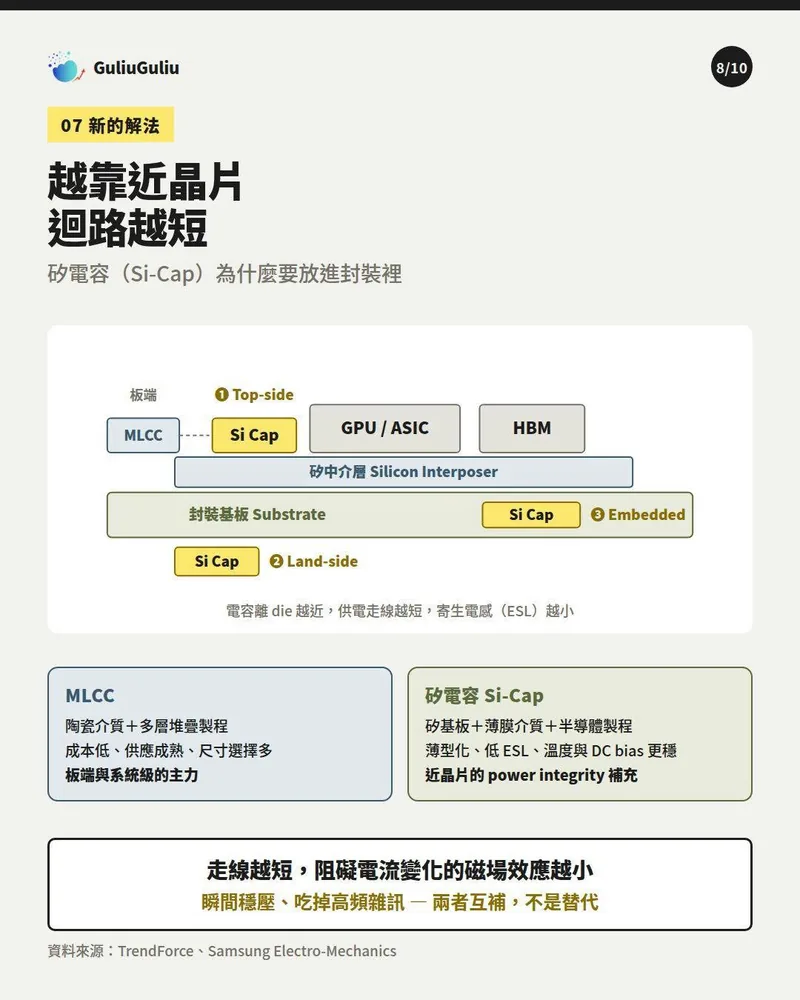

圖中文字
07 新的解法：越靠近晶片，迴路越短
矽電容（Si-Cap）為什麼要放進封裝裡：
- 封裝剖面示意：板端的 MLCC 以虛線連到 ❶ Top-side 的 Si Cap，旁邊是 GPU / ASIC 與 HBM，其下為矽中介層 Silicon Interposer 與封裝基板 Substrate；❸ Embedded 的 Si Cap 內嵌在基板中，❷ Land-side 的 Si Cap 位在基板下方。
- 電容離 die 越近，供電走線越短，寄生電感（ESL）越小
| 項目 | MLCC | 矽電容 Si-Cap |
|---|---|---|
| 結構 | 陶瓷介質＋多層堆疊製程 | 矽基板＋薄膜介質＋半導體製程 |
| 特性 | 成本低、供應成熟、尺寸選擇多 | 薄型化、低 ESL、溫度與 DC bias 更穩 |
| 定位 | 板端與系統級的主力 | 近晶片的 power integrity 補充 |
走線越短，阻礙電流變化的磁場效應越小；瞬間穩壓、吃掉高頻雜訊 ─ 兩者互補，不是替代
（資料來源：TrendForce、Samsung Electro-Mechanics）
對應到台廠
- MLCC：國巨（2327）、華新科（2492）、信昌電（6173）、禾伸堂（3026）
對應高容值、高階NP0與大尺寸中高壓品 - 晶片電阻與電感：大毅（2478）、光頡（3624）、臺慶科（3357）、三集瑞-KY（6862）
對應厚膜／薄膜精密電阻、TLVR電感 - 鋁質、鉭質、薄膜：立隆電（2472）、金山電（8042）、鈺邦（6449）
對應備援電池模組用的固態、混合型與超級電容
要注意的是，運算板那一格幾乎被日韓廠把持
村田約45%、三星電機約40%，台廠份額其實很小
但供電端、備援模組、訊號鏈這幾塊，台廠都各有一席之地

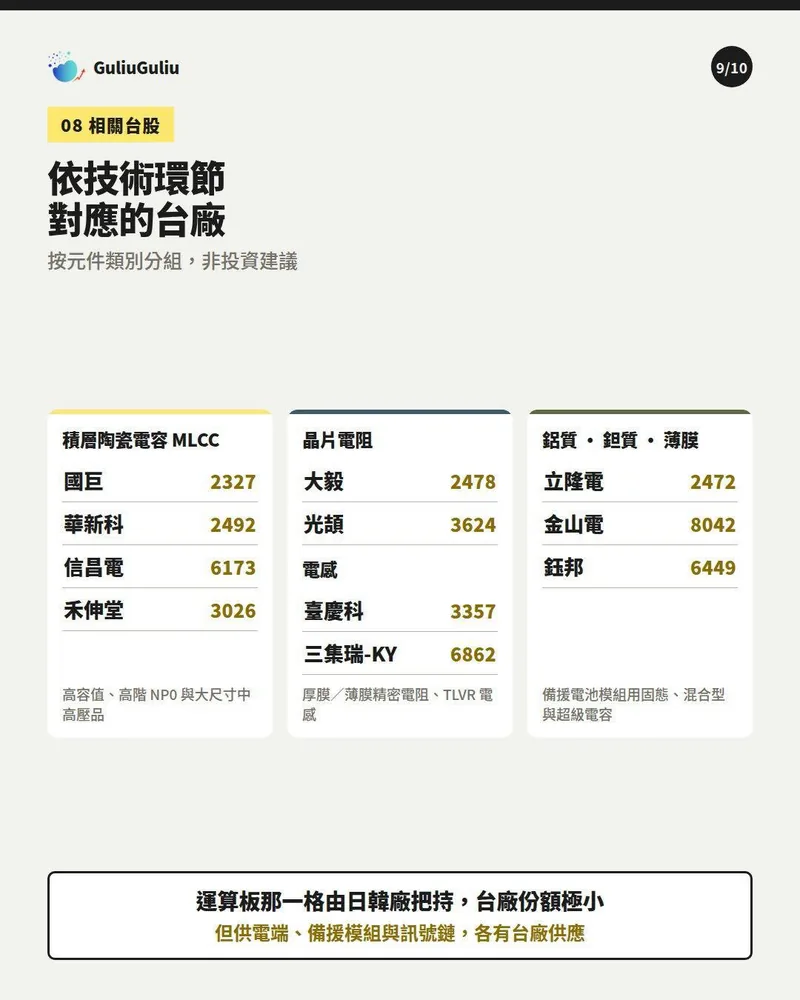

圖中文字
08 相關台股：依技術環節對應的台廠
按元件類別分組，非投資建議
| 類別 | 公司（代號） | 對應產品 |
|---|---|---|
| 積層陶瓷電容 MLCC | 國巨（2327）、華新科（2492）、信昌電（6173）、禾伸堂（3026） | 高容值、高階 NP0 與大尺寸中高壓品 |
| 晶片電阻／電感 | 晶片電阻：大毅（2478）、光頡（3624）；電感：臺慶科（3357）、三集瑞-KY（6862） | 厚膜／薄膜精密電阻、TLVR 電感 |
| 鋁質・鉭質・薄膜 | 立隆電（2472）、金山電（8042）、鈺邦（6449） | 備援電池模組用固態、混合型與超級電容 |
運算板那一格由日韓廠把持，台廠份額極小；但供電端、備援模組與訊號鏈，各有台廠供應
一顆比米粒還小的陶瓷
撐起的卻是整座AI機櫃的電源乾淨度
如果有說的不好的地方，再請產業大佬們補充～
本內容僅為產業資訊整理，不構成任何投資建議。
